多儀閥門 – 球閥 – 氣動球閥系列

氣動高壓球閥

閥門型號：Q641Y，Q647Y，Q611N
通徑規格：法蘭DN15～DN300，螺紋1/2
結構形式：O型直通式
閥體材質：A105、不銹鋼304、316、316L等
公稱壓力：PN100、PN160、PN250
適用溫度：-20～450℃
應用范圍：液壓油、水、高壓氣體、蒸汽、腐蝕性介質
產品特點：經過硬質及防腐處理，具有極好的耐壓耐磨性能

氣動高壓球閥概述：

氣動高壓球閥由法蘭/內螺紋鍛造高壓球閥與氣動執行器組成，閥體材質均經過硬質及防腐處理，提高了閥體的強度，具有極好的耐壓耐磨的優點。氣動高壓球閥采用三段式閥體，使結構更加緊湊且便于裝配，適用于液壓油，水，高壓氣體等介質。可配以閥門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的調節控制。

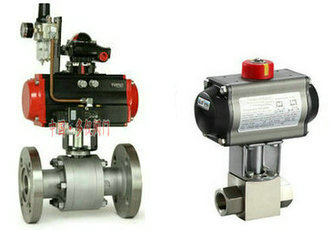

氣動法蘭高壓球閥氣動內螺紋高壓球閥

氣動高壓球閥應用：

1.閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。

2.密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。

3.高壓氣動球閥即使在最大工作壓力下，也能夠保持閥門結構的抗壓均勻性。

4.廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

氣動高壓球閥技術參數：

公稱通徑	DN15～DN300(mm) 1/2"～12"
公稱壓力	10.0、16.0、20.0、25.0MPa
連接方式	法蘭式、螺紋、焊接
閥體形式	鍛造閥體
氣源氣壓	壓縮空氣4-7bar（可帶手輪）
閥體材質	A105、不銹鋼304、316、316L等
閥芯材質	不銹鋼316L、316、304
適用介質	油品、燃氣、水、蒸汽等
執行機構	單作用（彈簧復位），雙作用（氣開氣關式）
控制方式	開關型（兩位開關控制）、調節型（閥門定位器4-20mA等）

氣動高壓球閥結構圖：

作用形式：

單作用執行機構、雙作用執行機構

供氣壓力：

0.4～0.7MPa

氣源接口：

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度：

-30～+70℃

可配附件：

定位器、電磁閥、空氣過濾減壓器、保位閥
行程開關、閥位傳送器、手輪機構等

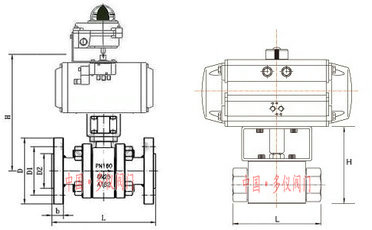

氣動法蘭高壓球閥結構氣動內螺紋高壓球閥結構

氣動高壓球閥性能規范：

公稱通徑DN(mm)		DN15-300							1/2"～12"
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
試驗壓力	強度試驗	2.4	3.75	6.0	9.6	15.0	24.0	37.5	3.1	7.8	10.2	15.3	23.1	38.4
	密封試驗	1.76	2.75	4.4	7.04	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
	低壓氣密試驗	0.4～0.7
適用介質	水、油品、蒸氣、腐蝕性類（常溫常壓或高溫高壓）
