    氣動蝶閥

    氣動調節蝶閥

    氣動調節蝶閥

    • 閥門型號:D671X,D641X,D673H,D643H
    • 通徑規格:DN50~DN1200
    • 結構形式:中線型,雙偏心,三偏心等
    • 閥體材質:鑄鐵、碳鋼、不銹鋼304、316、316L等
    • 公稱壓力:PN10、PN16、PN25、PN40
    • 適用溫度:-40℃~450℃
    • 應用范圍:水、氣體、蒸氣、油品、腐蝕性介質等
    • 產品特點:實現對介質流量、壓力、溫度等參數的調節控制
    氣動調節蝶閥簡介:



    氣動調節蝶閥是通過輸入控制信號后,利用氣源驅動來調節碟板開度,從而控制介質流量大小的可調節型氣動蝶閥,主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后,通過0.4-0.7MPa進氣來調節閥門的開度大小,從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的調節,是調節流量和截?cái)嗔黧w的常用裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封),以滿足于不同的使用要求,廣泛應用于化工、環保、空氣、水、燃?xì)狻⒄羝昂懈g性介質的管道上。

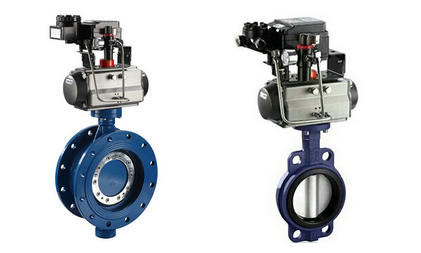

    氣動調節蝶閥圖片
    氣動法蘭調節蝶閥                                    氣動對夾式調節蝶閥
    氣動調節蝶閥原理:



    氣動調節蝶閥執行機構分為單作用和雙作用,雙作用為氣開氣關式,開啟和關閉都需要?dú)庠磯毫Γ獗3衷弧6?/span>單作用為氣關彈簧復位式和氣開彈簧自動歸位,一般分為常開型和常閉型,其適用于要求現場發生故障或沒有氣源時,閥門需要快速關閉或打開的場所,用緊急切斷或流通。

    氣動調節蝶閥技術參數:



    公稱通徑DN50~DN1200(mm)
    壓力等級PN1.0、1.6、2.5、4.0MPa
    連接方式法蘭、對夾式
    密封形式軟密封或金屬硬密封
    驅動方式氣源驅動,壓縮空氣4~7bar
    動作范圍0~90度
    閥體材質鑄鐵、碳鋼、不銹鋼304、316、316L等
    工作場合水、氣體蒸氣、油品、腐蝕性介質等
    溫度范圍軟密封:-29℃~180℃ 硬密封:-40℃~450℃
    控制方式裝配閥門定位器,智能調節型(4~20mA模擬量信號)

    氣動調節蝶閥標準規范:

    設計標準:GB/T2238-1989
    結構長度:GB/T12221-1989
    壓力試驗:GB/T13927-2000;JB/T9092-1999
    法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;

    可調范圍R:50:1
    使用次數:100萬次
    回差:帶定位器:小于全行程的2%
    基本誤差:帶定位器:小于全行程的&plusmn;2%
    泄露量l/h:符合ANSI B16.104 IV級標準
    氣動調節蝶閥結構圖
      氣動調節蝶閥(法蘭式)          氣動調節蝶閥(對夾式)

    氣動調節蝶閥執行器參數:

    執行機構GT、AT、AW系列單雙作用氣動執行器
    供氣壓力0.5~0.7MPa
    氣源接口G1/4"、G1/8"、G3/8"、G1/2"
    環境溫度-30~+70℃
    作用形式雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
    可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


    相關產品: 電動調節蝶閥     氣動風量調節蝶閥     氣動開關蝶閥

    ?
