氣動截止閥型號編制表示方法
時間：2017-08-01 11:15:12 來源：多儀閥門 點擊：0次

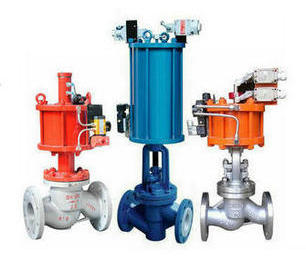

氣動截止閥是通過壓縮空氣對管道介質進行開啟和關閉，動作速度相對會較快一些，選用不同的材質和密封，可適用于各種壓力，溫度及介質工況，且密封可靠，性能優良。但由于氣動截止閥的種類較多，且結構形式多變，用戶在選擇氣動截止閥時，應當熟悉其型號編制表示方法，以免出現選錯型，換貨退貨等問題！
氣動截止閥型號編制說明由截止閥類型，驅動方式，連接方式，結構形式，密封材料，公稱壓力，閥體材料等代號來表示，主要是針對現有的氣動截止閥產品做型號說明，如定做的截止閥產品在材質、結構發生變化時，請根據閥門編制方法中進行選型。
氣動截止閥型號編制表示方法：
截止閥附加代號：W表示波紋管、D表示低溫、B表示保溫；
1）截止閥類別代號：J表示截止閥；
2）截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；
3）截止閥連接方式：4法蘭連接、6焊接；
4）截止閥結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型；
5）截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；
6）截止閥公稱壓力：16表示壓力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；
|

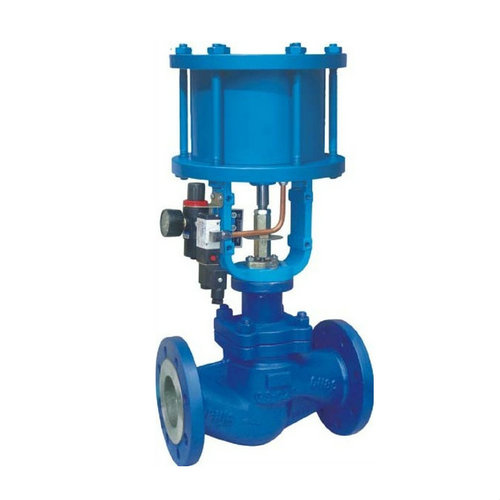

氣動截止閥型號編制舉例說明：
1、W：表示波紋管
2、J：表示截止閥；
3、6：表示傳動方式為氣動；
4、4：連接方式為法蘭連接；
5、1：結構形式為直通流道；
6、H：密封副材料不銹鋼硬密封；
7、16：表示公稱壓力為1.6MPa；
8、C：表示閥體材料為碳鋼。
|
 |
