    氣動調節閥

    多儀閥門調節閥氣動調節閥系列

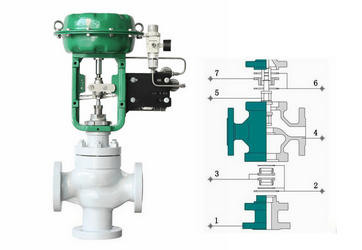

    氣動薄膜三通調節閥

    氣動薄膜三通調節閥

    • 閥門型號:ZJHQ、ZJHX
    • 通徑規格:DN20~DN200mm
    • 結構形式:直通鑄造三通閥
    • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
    • 公稱壓力:PN16、PN40、PN64
    • 適用溫度:-196℃-450℃(具體見產品詳情)
    • 應用范圍:液體、氣體、蒸汽等介質
    • 產品特點:可代替兩臺互為開關的單、座調節閥
    氣動薄膜三通調節閥概述:

    ZJHQ、X氣動薄膜三通調節閥是針對三通控制而研制的專用調節閥,有合流和分流兩種結構形式,閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向,具有調節精度高,動作穩定可靠等優點。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體,分流型主要用于將一股流體分成兩股流體,可代替兩臺互為開關的單、座調節閥,用于液體、氣體、蒸汽等介質的調節與控制。
    氣動薄膜三通調節閥特點:

    氣動薄膜三通調節閥應用于比例調節或旁路調節,尤其適用于石油工業熱交換器的流體溫度控制系統的調節,公稱通徑和壓差較小時,合流閥可用于分流場合,但公稱通徑大于80mm和壓差較大的分流場合,不能互換使用。

    氣動薄膜三通調節閥參數:


    閥體
    形      式 直通單座鑄造球型閥
    公稱通徑 20、25、32、40、50、65、80、100、125、150、200mm
    公稱壓力 PN16、40、64bar
    法蘭標準 JB/T79.1-94、792-94等
    材      料 鑄鋼( ZG230450)、鑄不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
    上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
    閥蓋形式 螺栓壓緊式
    填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
    結構形式 直通鑄造三通閥

    閥內組件
    閥芯型式 單座柱塞型閥芯
    流量特性 等百分比特性和線性特性
    材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等

    氣動三通調節閥原理:【 查看       氣動三通調節閥工作原理動態圖

    分流閥

    分流閥
    合流閥

    合流閥

    氣動三調節閥閥體為三通結構,即一進兩出(分流型),兩進一出(合流型),其中三通合流調節閥用于將兩種流體混合成第三種流體,或兩種不同溫度的同種流體,混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。

    氣動三通調節閥執行機構:


    執行機構
    型      式 ZHA/B多彈簧薄膜執行機構
    型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積cm2 350 350 560 900 1400
    行程mm 10、16 25 40 40、60 100
    彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
    膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140-400KPa
    氣源接口 RCl/4"
    環境溫度 -30-70℃

    閥作用形式
    氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

    附件
    定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

    相關產品:電子式電動三通調節閥

    ?
