    閘閥知識

    氣動閘閥型號編制表示方法

    時間:2017-08-02 11:12:30   來源:多儀閥門   點擊:0

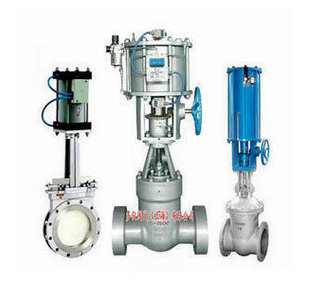

    氣動閘閥借助壓縮空氣為動力源,通過閥桿的上下升降,帶動閘板以達到閥門的開啟和關閉,具有性能可靠、操作切換和維修方便等優點,已被石油、化工、海運等部門廣泛用于對各類介質控制。對于氣動閘閥的應用,結構形式,及閥體材質的不同,用戶應熟悉氣動閘閥型號編制說明,避免出現選錯型號、下錯單及技術參數不詳造成換貨退貨等問題。


    氣動閘閥型號編制說明主要是針對閘閥的附加條件要求、驅動方式、連接形式、結構特征、密封材料、壓力等級以及閥體材質等多方面進行詳細解釋,其它定做或特殊產品型號不適用于本方法,需另作說明。

    氣動閘閥型號編制方法:

    閘閥附加代號:WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;
    閘閥類型表示:Z;
    驅動方式表示:手動無代號(根據規定通常省略)、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;
    連接方式表示:4法蘭連接,6焊接,7對夾式;
    結構形式表示:0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;
    密封材料材料:W閥體直接加工、T合金、X橡膠、F氟塑料,H-Cr不銹鋼,Y硬質合金、M蒙乃爾合金;
    壓力等級表示:PN1.0-32Mpa,16=1.6MPA表示壓力為十六公斤,150LB-1500LB表示美標磅級壓力,5-63K表示日級壓力;
    閥體材料表示:Z-灰鑄鐵、Q球墨鑄鐵,T合金,C碳鋼、P不銹鋼304,R不銹鋼316,V鉻鉬釩鋼。
    氣動閘閥型號編制說明:


    1、PZ:表示刀型閘閥;
    2、6:表示傳動方式為氣動;
    3、7:連接方式為對夾式連接;
    4、3:結構形式為明桿平行式單閘板;
    5、H:密封副材料為不銹鋼;
    6、10:表示公稱壓力為1.0MPa;
    7、P:表示閥體材料為不銹鋼。
